Bom dia pessoal.
A norma NBR 8403 trata dos tipos de linhas utilizados em desenhos técnicos e as aplicações desses tipos.
O texto esta formatado de forma a ser lido de forma contínua (estudado) ou consultado. Vai conforme a sua necessidade.
Estou dividindo esta norma em mais post para não ficar algo exagerado e cansativo.
_________________________________________________________________________
Por que
é importante a diferença de largura entre as linhas?
A diferença de
largura entre as linhas existe para ajudar a leitura e interpretação do
desenho. Evitando que linhas que estejam
representando uma informação sejam confundidas com as de outra informação. Por
exemplo: Confundir linhas de cotas com linhas de que representam arestas
externas de um objeto.
Qual a
relação entre as larguras das linhas?
A linhas “engordam”, isto é ficam
mais grossas respeitando um proporção de
aproximadamente 1,41 vezes ou √2 (raiz de 2) entre si. Assim a menor linha vale
0.13 mm a próxima largura será de 0.13mm x 1,41 = 0,18 mm. Isso será feito para
gerar todas as linhas até a espessura máxima de 2 mm.
As faixas de largura são: 0,13(1); 0,18(1); 0,25; 0,35; 0,50; 0,70; 1,00; 1,40 e 2,00 mm.
A linha mais grossa deve ser 2 vezes
mais grossa que a linha mais fina. Assim se a linha mais fina for de 0,25mm a
mais larga será de 0,5 mm.
Qual deve ser a distância entre duas linhas
paralelas?
Não deve ser menor do que duas vezes
a largura da linha mais larga usada no projeto. Assim se a linha mais larga
medir 0,5mm, a distância entre as linhas deve ser de 1mm. Recomenda-se que a
menor distância entre as linhas não seja menor que 0,7mm.
O que é uma caneta Técnica?
Antes do uso da informática para a
execução de projetos eles eram executados manualmente através do uso de
lapiseiras e canetas tinteiras (ponta de aço) de nanquim (tipo de tinta) Figura 1. Essas canetas não permitiam um controle e variação da espessura da linha. Assim existia um instrumento chamado de tira-linha que era usado para pode ser geradas as linhas com diferença de largura.
Com o
advento da tecnologia surgiram canetas descartáveis de nanquim, que possuíam a
espessura da ponta, e logo da linha que elas geram, pré-definidas. Assim era-se
especificada a norma em relação a essas canetas Figura 2 e 3.
Mas com a chegada da informática
(Autocad), essas canetas entraram em desusos também, sendo usadas para desenhos artísticos e não técnicos. Mas suas definições continuaram
nas normas. Sendo então criada uma tabela de equivalência entre as cores usadas no
software e as espessuras das linhas. O que hoje em dia também está em
desuso já que o software permite mostrar na tela a espessura das linhas.
Mas para que preciso dessa tabela?
Alguns escritórios de engenharia ainda a usam. Assim como
algumas empresas que fazem a plotagem (impressão do projeto).
Como ela é?
A
tabela é simples, conforme as colunas
abaixo:
0,13 mm – lilás
0,18 mm - vermelha;
0,25 mm - branca;
0,35 mm – amarela
0,50 mm - marrom;
0,70 mm - azul;
1,00 mm – laranja
1,40 mm - verde;
2,00 mm - cinza.
E fora variar a largura como as linhas são
diferentes entre si?

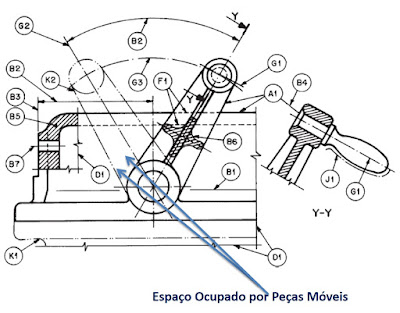

As linhas podem variar ainda em
relação a forma como foi desenhada. Por exemplo se ela é contínua (sem
interrupções) ou se ela é tracejada, ou formada de traços e pontos, ou se
possuí mudança de largura. Há uma tabela com todos os tipos de linhas e suas
aplicações. Vou estruturar o raciocínio de uma forma um pouco mais simples para
efeito pedagógico.
Se quero desenhar as arestas visíveis qual
tipo de linha devo usar?
Será usada uma linha contínua (sem
interrupções), conforme a Figura 04,
mais larga que as outras para evitar confusão com elas. A largura dessa linha
deverá respeitar a proporção de ser duas vezes mais grossa que a mais fina a
ser adotada dentre os valores especificados na tabela. Um exemplo é o da Figura 05.
 |
| Figura 04 |
 |
| Figura 05 |
Se é usada a linha
grossa para contornos quando é usada a linha contínua estreita ?
Esta possuí uma quantia maior de usos.
A linha estreita é usada para passar informações complementares:
®
Seja indicando aonde começa e termina o
intervalo que será cotado (linhas auxiliares) Figura 06;
®
A linha em qual está escrito acima dela o
valor da cota (linha de cota) Figura
06;
 |
| Figura 06 |
®
Representar alinhamentos de peças ou de partes
de peças (linhas de intersecção) Figura
07;
 |
| Figura 07 |
®
Linhas que ligarão um texto ou um balão com um
número a uma superfície da peça (linha de chamadas) Figura 08;
 |
| Figura 08 |
®
Linhas paralelas que representam a superfícies
cortadas (hachuras) Figura 09;
 |
| Figura 09 |
®
Quando por economia de espaço na folha de
desenho se representa o corte de uma peça junto a uma vista, o contorno dessa
região cortada deve ser feito com linha estreita (contornos de seções rebatidas na própria vista) Figura 10.
 |
| Figura 10 |
®
Linhas de centro curtas.
Mas não tem uma que parece que foi feita de qualquer jeito?
Esta se chama contínua estreita a mão livre é utilizada para
desenhos executados manualmente segundo a norma Figura 11.
Quando o desenho for feito através de “máquinas” (computador)
deve ser usada a linha em contínua estreita em ziguezague Figura 12.
 |
| Figura 11 |
 |
| Figura 12 |
Você falou tanto em linha contínua mas quais são os outros
tipos? Cite um.
Provavelmente
o segundo tipo de linha mais usado em um desenho é a tracejada usada para representar
arestas não visíveis no rebatimento. Pode ser um linha grossa ou fina.
Geralmente é utilizada a linha fina para se destacar em relação as linhas de
contornos que são grossas Figura 13.
 |
| Figura 14 |
 |
| Figura 15 |
 |
| Figura 16 |
